| Avant et pendant l’installation du contacteur ecojoko il y a plusieurs points à vérifier, pour ce faire cliquez ici. |
Schémas de branchement d'un chauffe-eau thermodynamique

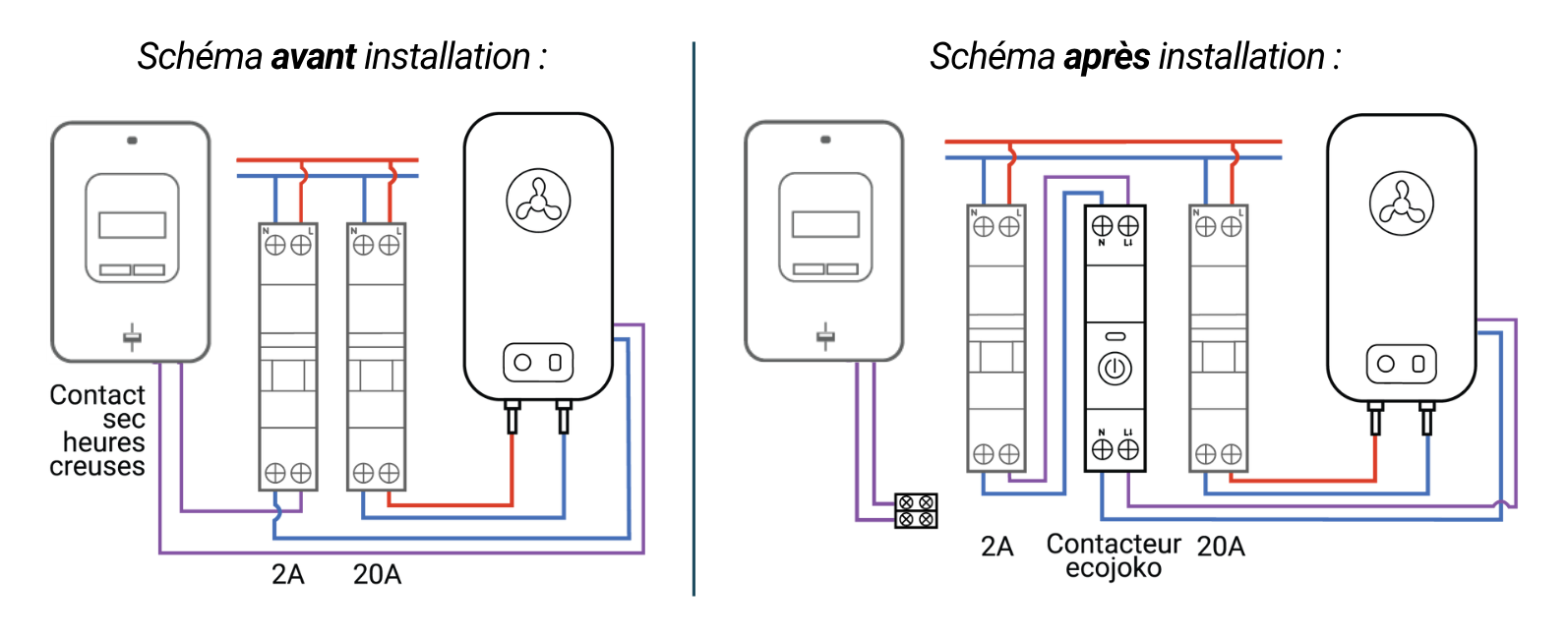

Entrée 230V
Si votre chauffe-eau dispose d'entrée HP/HC, I1/I2, SG Ready ou signal PV supportant le 230V, voici le schéma de branchement à suivre :

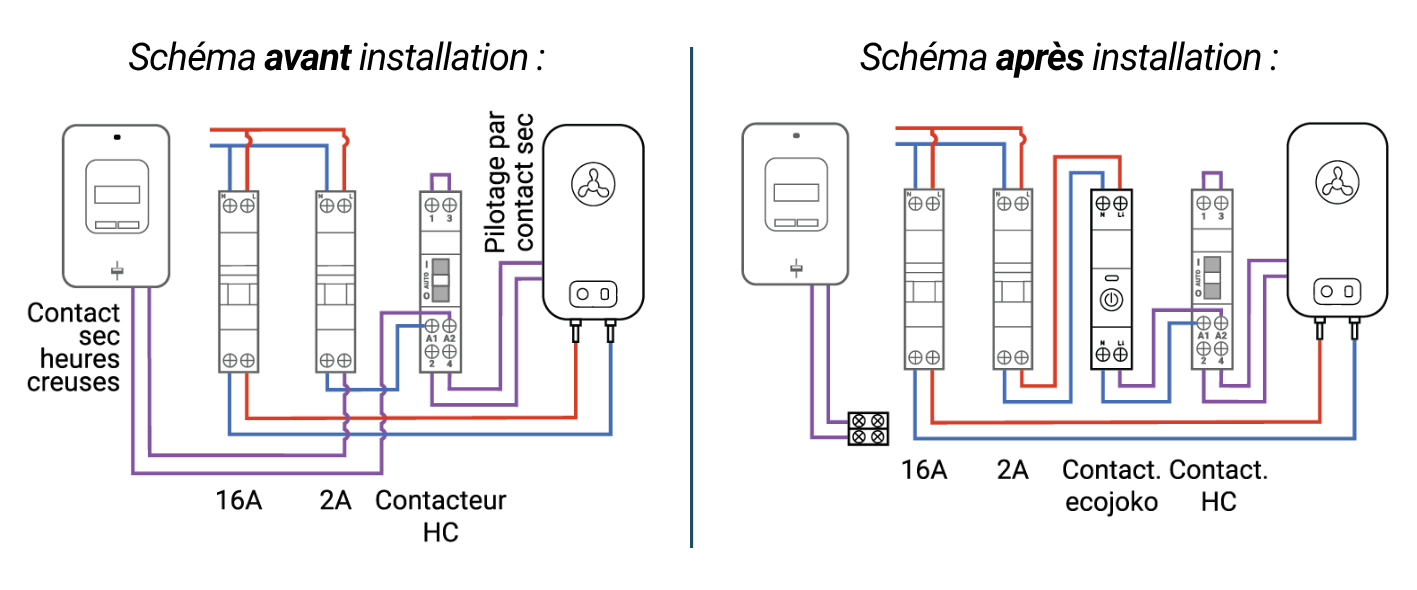

Entrée contact sec
Si votre chauffe-eau est déjà piloté par un contacteur heures creuses et/ou ne dispose pas d'entrée HP/HC, SG Ready, signal PV ou I1/I2 supportant le 230V ou qu'il y a écrit "contact sec", voici le schéma de branchement à suivre :
Compatibilité des chauffe-eaux thermodynamiques
Ci-dessous vous trouverez une liste de compatibilité des chauffe-eaux thermodynamiques avec le schéma de branchement à respecter en fonction du modèle.
| Marque | Modèle / Référence | Compatibilité |
| Altech | BT200i | Pas compatible |
| Ariston | Nuos Fit S2 Wifi FS | Entrée 230V |
| Nuos Plus Wifi | Entrée 230V | |
| Nuos Split Inverter Wifi | Entrée 230V | |
| Atlantic | Aquacosy Evolution | Entrée 230V |
| Calypso Connecté | Entrée 230V | |
| Calypso Split | Entrée 230V | |
| Egéo | Pas compatible | |
| Auer / Intuis | Cylia 250 | Contact sec |
| Edel Air | Contact sec | |
| Edel Eau | Contact sec | |
| Edel Nativ Air | Contact sec | |
| Chaffoteaux | Aquanext 2011 | Entrée 230V |
| Aquanext Split Inverter | Entrée 230V | |
| Daikin | Altherma M HW | Contact sec |
| De Dietrich | Elensio | Contact sec |
| Elensio Essentiel | Pas compatible | |
| Kaliko | Contact sec | |
| Saunier Duval | Magna Aqua | Contact sec |
| Sauter | Saturnia | Entrée 230V |
| Thermor | Aéromax 2 Pacific | Entrée 230V |
| Aéromax 3 Pacific | Entrée 230V | |
| Aéromax 6 | Entrée 230V | |
| Aéromax 5 | Entrée 230V | |
| Aéromax Access | Pas compatible | |
| Aéromax Split Pacific | Entrée 230V | |
| Aéromax VMC 4 | Entrée 230V | |
| Viessmann | Vitocal 060-A | Entrée 230V |
| Vitocal 262-A | Entrée 230V |
Si votre chauffe-eau thermodynamique ne se trouve pas dans cette liste veuillez nous communiquer la marque et le modèle, pour ce faire cliquez ici.
Schémas de branchement d'un chauffe-eau électrique

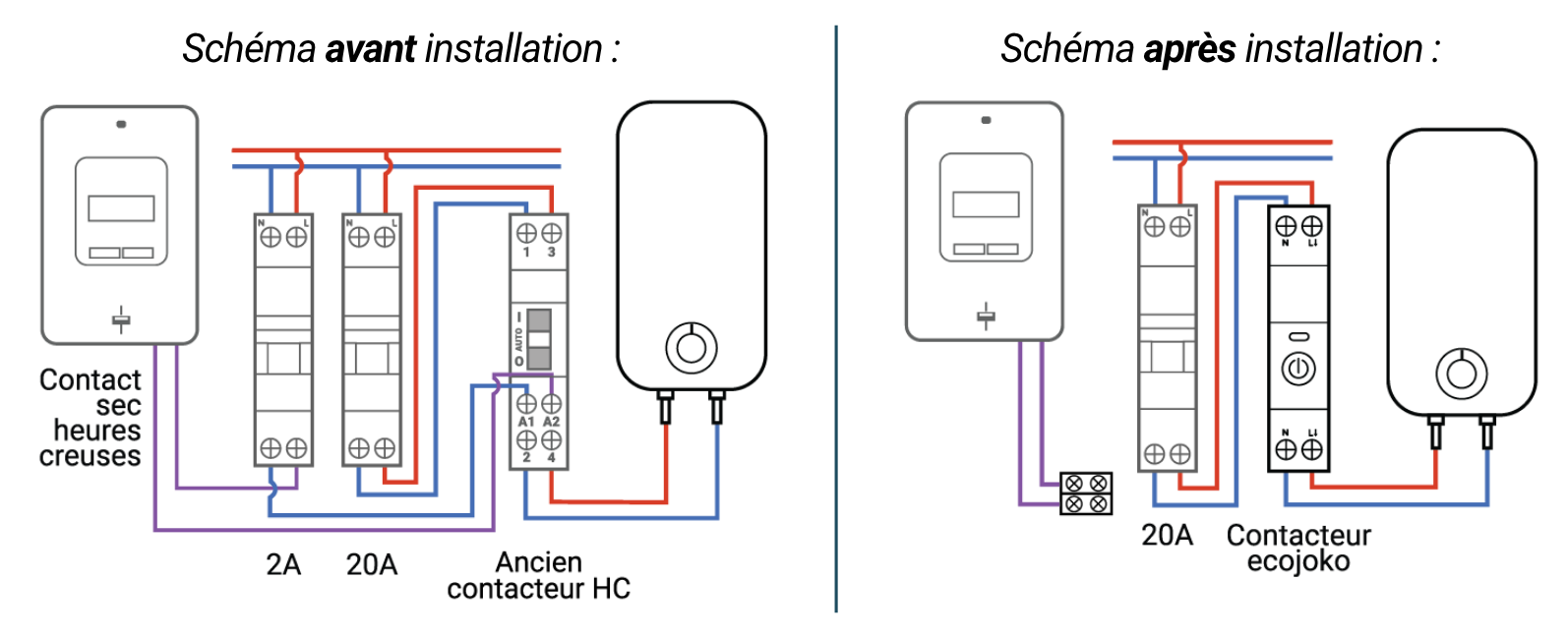

Chauffe-eau monophasé

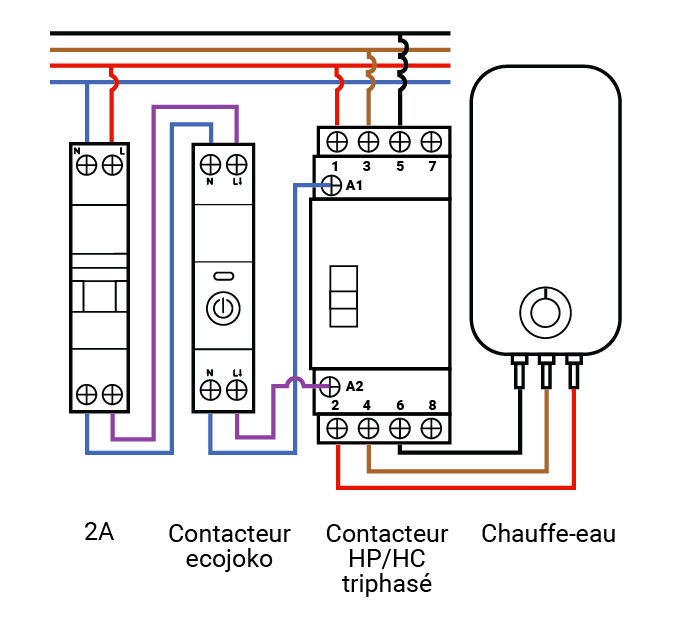

Chauffe-eau triphasé
Liste des chauffe-eaux électriques non compatibles
Ci-dessous vous trouverez une liste des chauffe-eaux électriques non compatibles.
Marque |
Modèle/Référence |
Type de ballon |
| Ariston | Quadris | Plat |
| Velis Pro | Plat | |
| Atlantic | Aquéo | Connecté |
| Linéo | Plat | |
| Sauter | Guelma | Plat |
| Toyako | Plat | |
| Thermor | Malicio 3 | Plat |
Si vous cherchez d'autres informations sur le contacteur ecojoko, veuillez consulter la page du produit : https://www.ecojoko.com/pilotage
