Schéma de branchement d'une pompe à chaleur air/eau

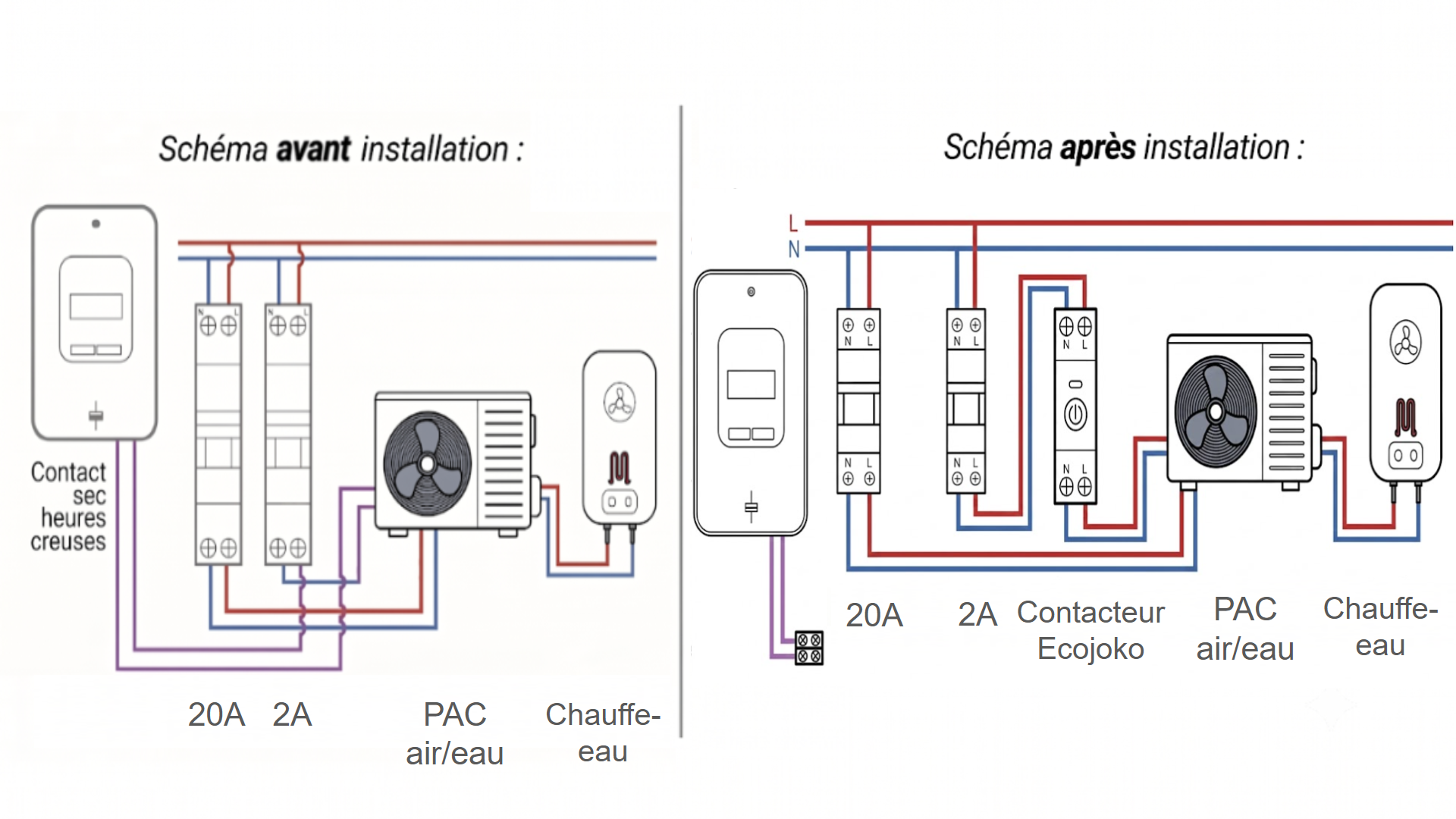

Entrée 230V
Si votre PAC dispose d'entrée HP/HC, I1/I2, SG Ready ou signal PV supportant le 230V, voici le schéma de branchement à suivre :

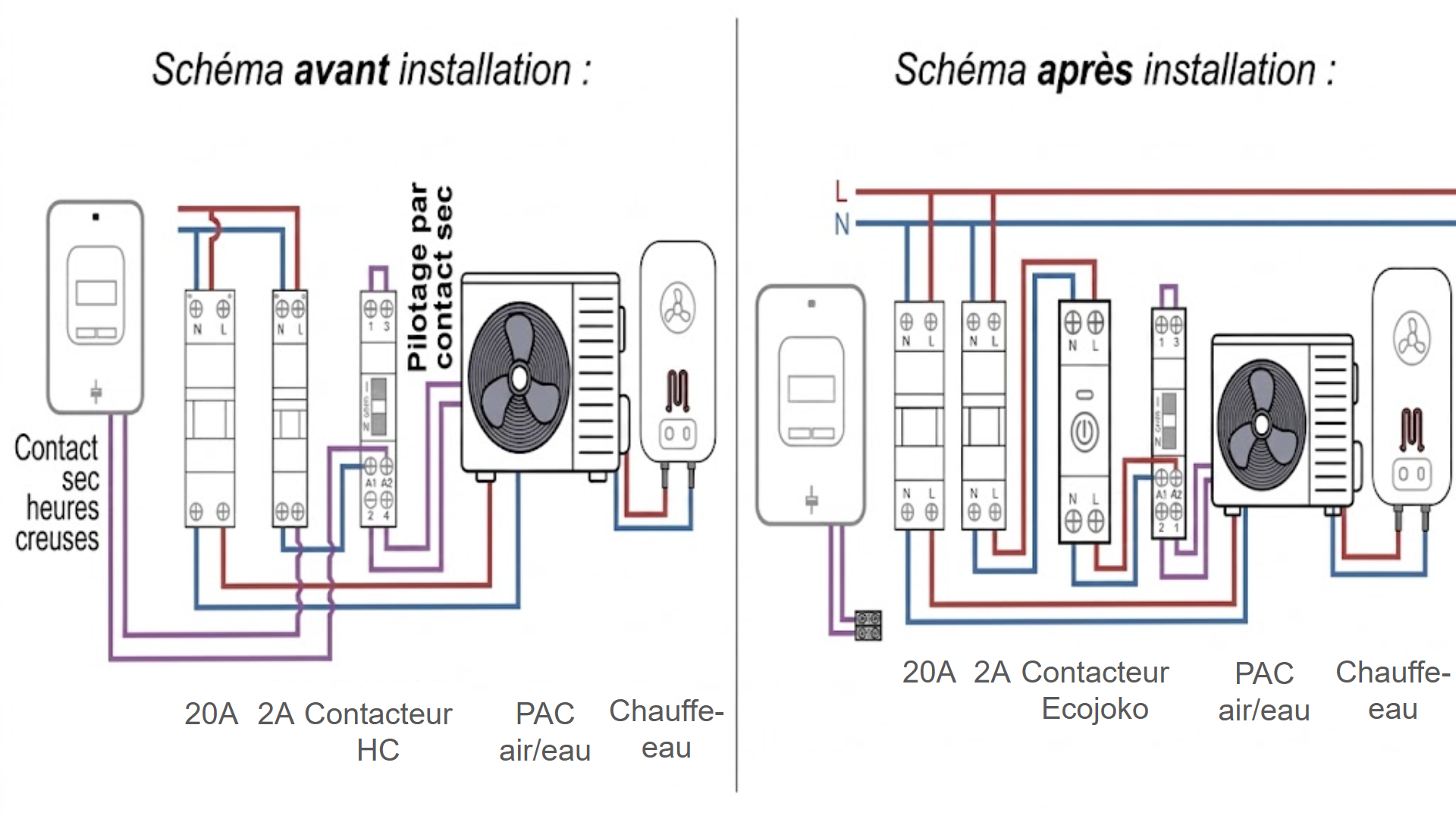

Entrée contact sec
Si votre PAC est déjà piloté par un contacteur heures creuses et/ou ne dispose pas d'entrée HP/HC, SG Ready, signal PV ou I1/I2 supportant le 230V ou qu'il y a écrit "contact sec", voici le schéma de branchement à suivre :
Compatibilité des pompes à chaleur
Ci-dessous vous trouverez une liste de compatibilité des PAC air/eau avec le type de branchement à respecter en fonction du modèle.
| Marque | Modèle / Référence | Compatibilité |
|---|---|---|
| Atlantic | Alfea Extensa | Entrée 230V |
| Alfea Excellia | Entrée 230V | |
| Alfea M | Entrée 230V | |
| Ixtra M | Entrée 230V | |
| Synea | Entrée 230V | |
| Daikin | Altherma 3 | Contact sec |
| Altherma 4 | Contact sec | |
| Thermor | Auréa Duo | Entrée 230V |
| Auréa 2 Duo | Entrée 230V | |
| Aérolia Duo | Entrée 230V | |
| Aérolia 2 Duo | Entrée 230V | |
| Mitsubishi | Ecodan Hydrobox | Contact sec |
| Toshiba | Estia R32 | Contact sec |
| Viessmann | Vitocal 200-S | Contact sec |
Dans le cas où votre pompe à chaleur ne se trouve pas dans cette liste veuillez nous communiquer la marque et le modèle, pour ce faire cliquez ici.
Si vous cherchez d'autres informations sur le contacteur ecojoko, veuillez consulter la page du produit : https://www.ecojoko.com/pilotage
