Les compatibilités et branchements
La piscine

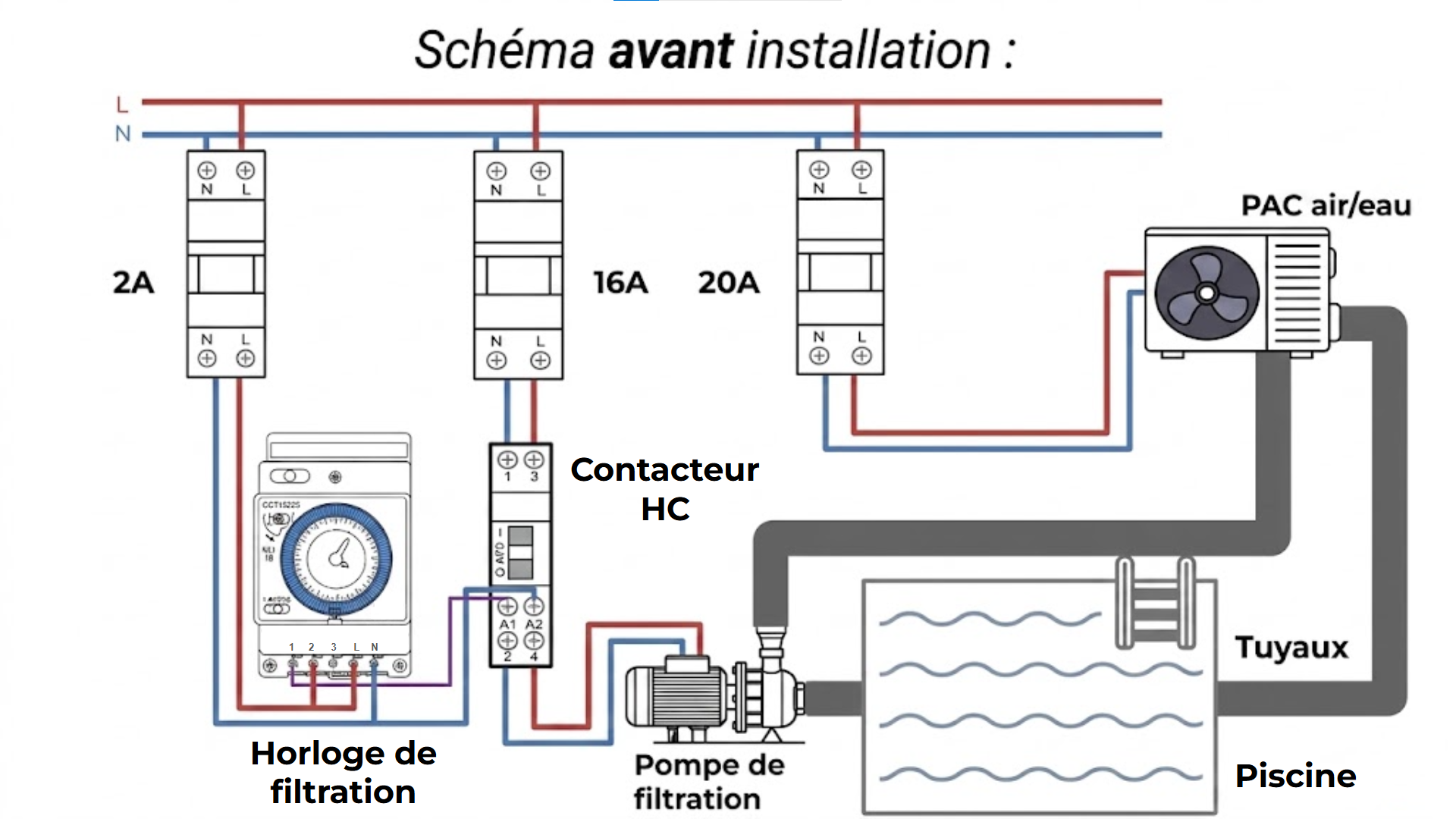

Le système basique pour contrôler une piscine utilise une horloge de filtration pour effectuer le contrôle de la pompe de filtration. La pompe, en s'allumant, filtrera l’eau et enverra du débit dans la PAC qui, grâce à un système de détecteur de débit, aussi appelé flow switch, s'allumera et chauffera en fonction de la consigne de son thermostat. Lorsque la pompe ne sera plus alimentée, et donc n'enverra plus de débit, la PAC s'arrêtera à son tour.
Le but du contacteur ecojoko, est de remplacer et simplifier la partie commande du filtrage.

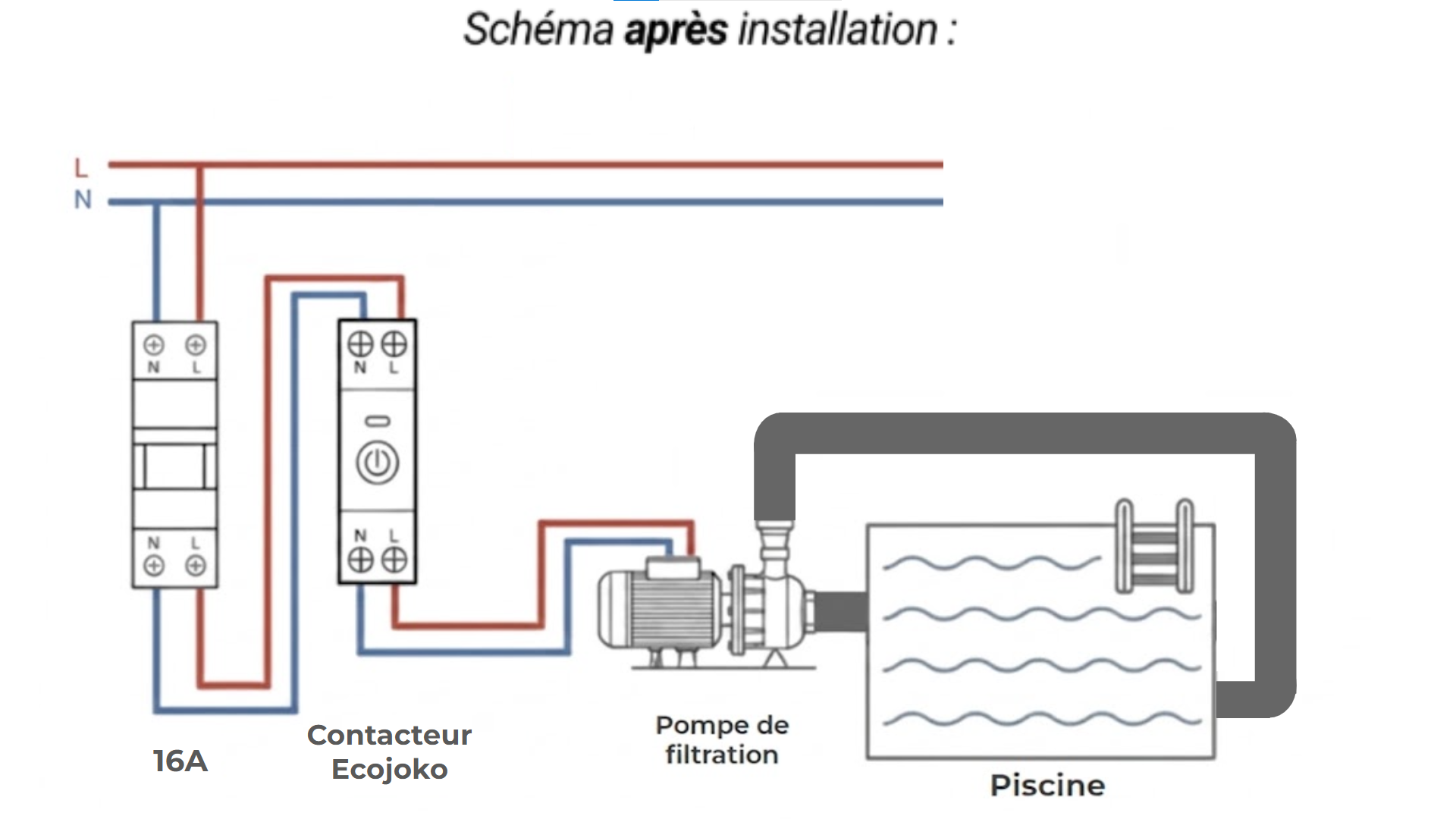

Pilotage de la pompe uniquement
Branchement en coupure de puissance
Pour piloter la pompe de filtration, il faut brancher le contacteur ecojoko en coupure de puissance.
Voici les types de pompes non compatibles avec la coupure de puissance :
- Pompes à vitesse variable
- Pompe avec programmateur intégré

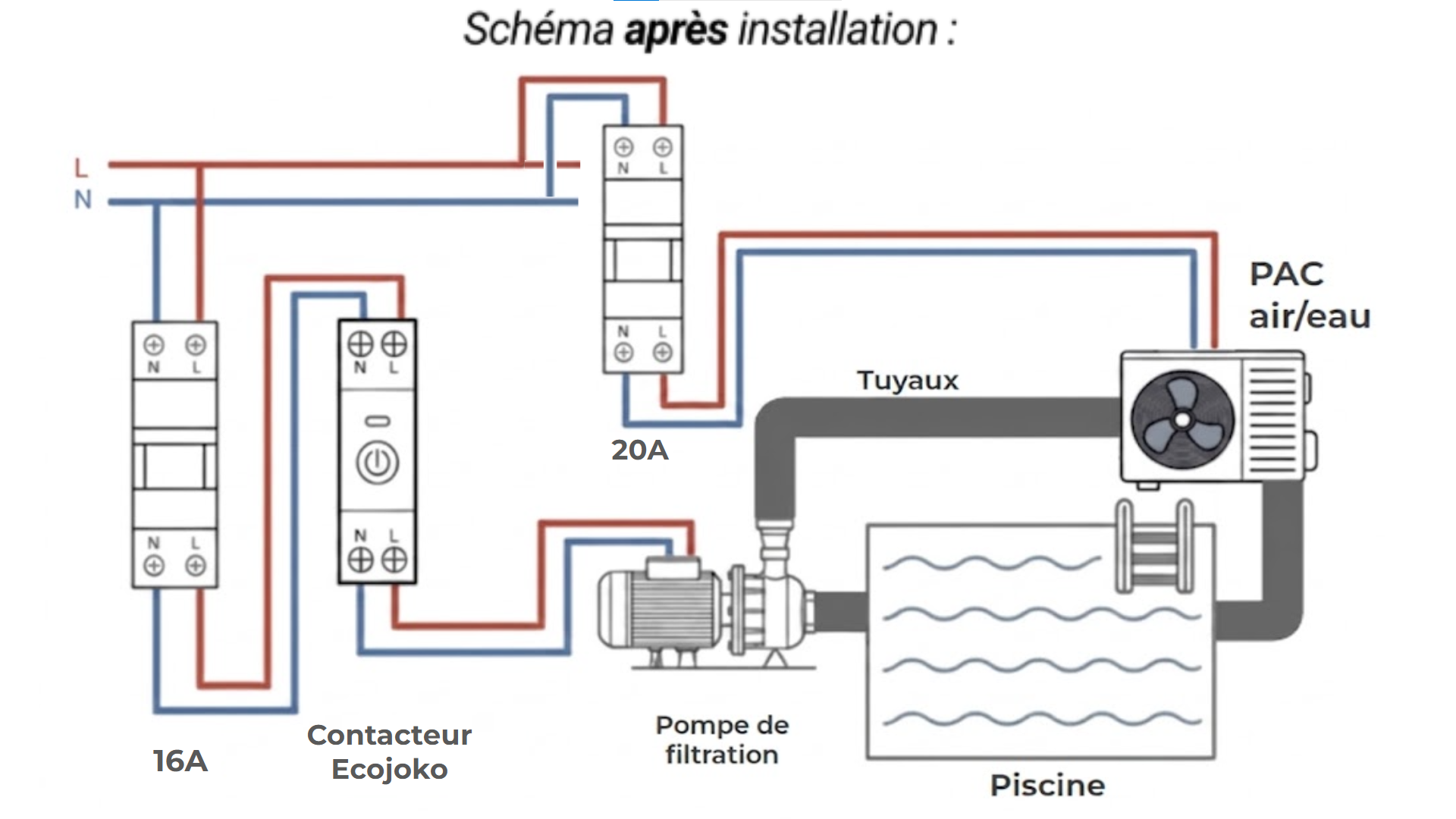

Pilotage commun de la pompe de filtration et de la PAC
Branchement en coupure de puissance
Pour piloter la pompe de filtration et la PAC, il ne faut qu’un seul contacteur ecojoko, comme pour le pilotage de la pompe uniquement, il faut venir se brancher en coupure de puissance sur la filtration.
Voici les types de pompes non compatibles avec la coupure de puissance :
- Pompes à vitesse variable
- Pompe avec programmateur intégré
La borne de recharge électrique

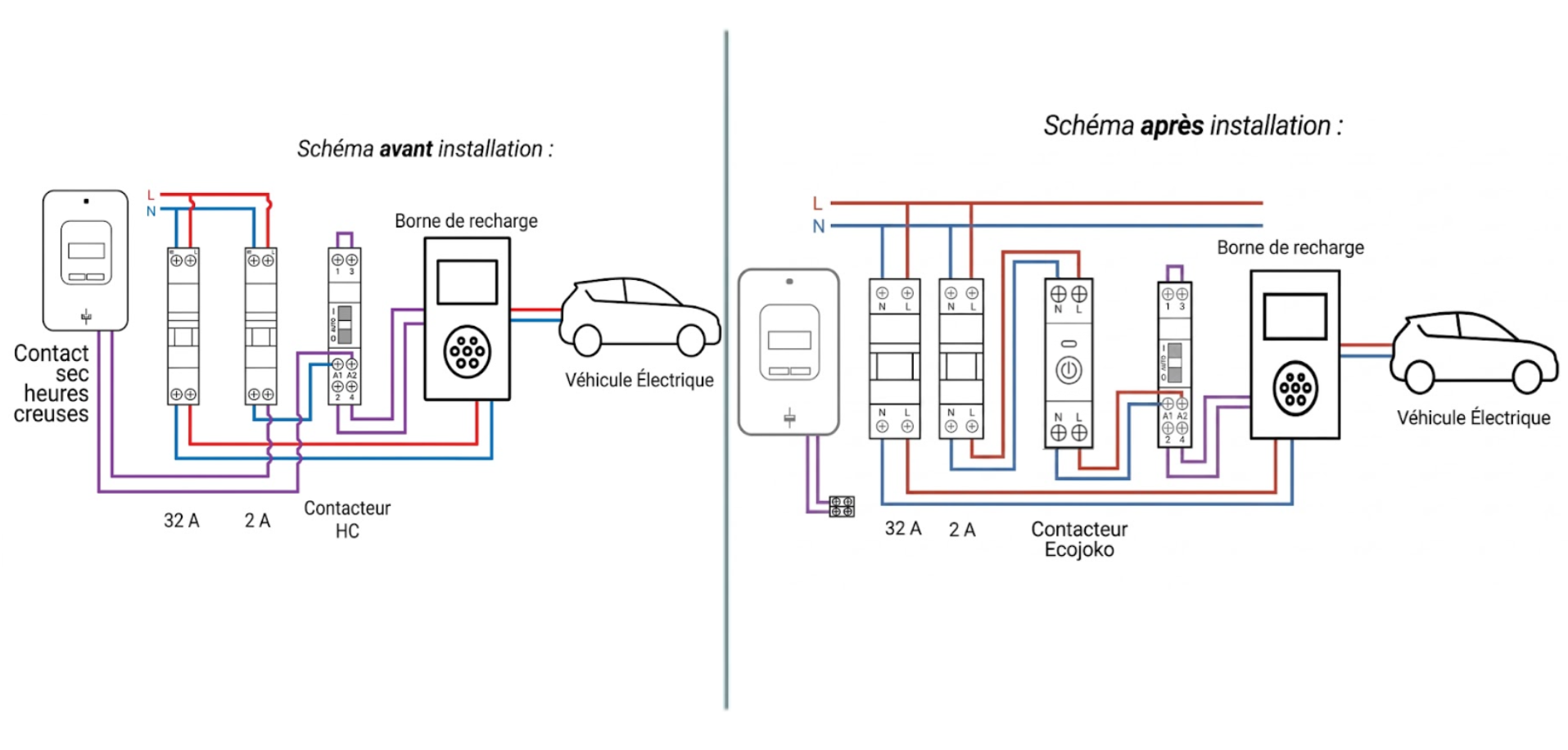

Branchement en contact sec
Si votre borne de recharge est déjà pilotée par un contacteur heures creuses et/ou ne dispose pas d'entrée HP/HC, SG Ready, signal PV ou I1/I2 supportant le 230V ou qu'il y a écrit "contact sec", voici le schéma de branchement à suivre :

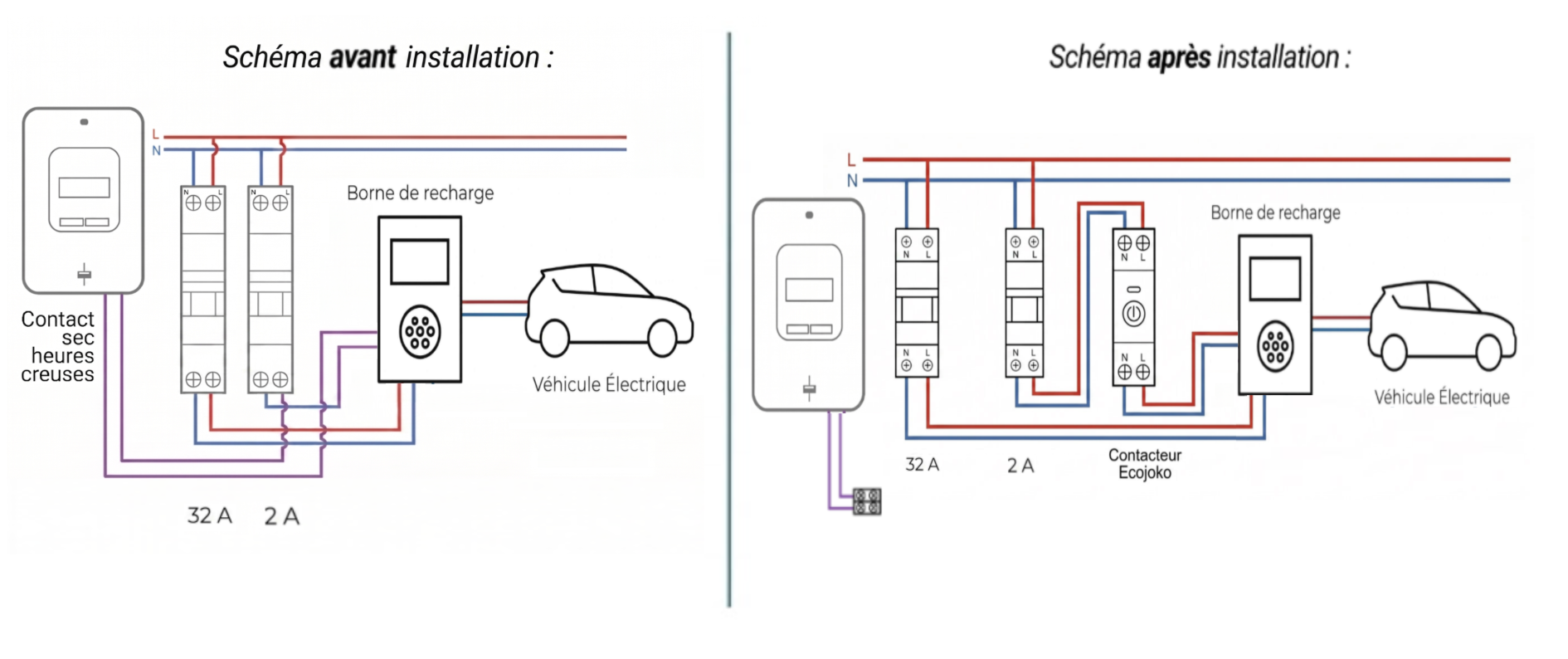

Branchement en entrée 230V
Si votre borne de recharge dispose d'entrée HP/HC, I1/I2, SG Ready ou signal PV supportant le 230V, voici le schéma de branchement à suivre :
Compatibilité des bornes de recharges
Ci-dessous vous trouverez une liste de compatibilité des bornes de recharges avec le schéma de branchement à respecter en fonction du modèle.
| Marque | Modèle / Référence | Compatibilité |
|---|---|---|
| Circontrol | eHome series | Contact sec |
| Hager | Witty Start | Entrée 230V |
| Keba | KeContact P30 | Contact sec |
| KeContact P40 | Contact sec | |
| Legrand | Green'Up Home | Contact sec |
| Green'Up Home Premium | Contact sec | |
| Schneider | EVH4 | Entrée 230V |
| EVH5 | Contact sec |
Dans le cas où votre borne de recharge ne se trouve pas dans cette liste veuillez nous communiquer la marque et le modèle, pour ce faire cliquez ici.

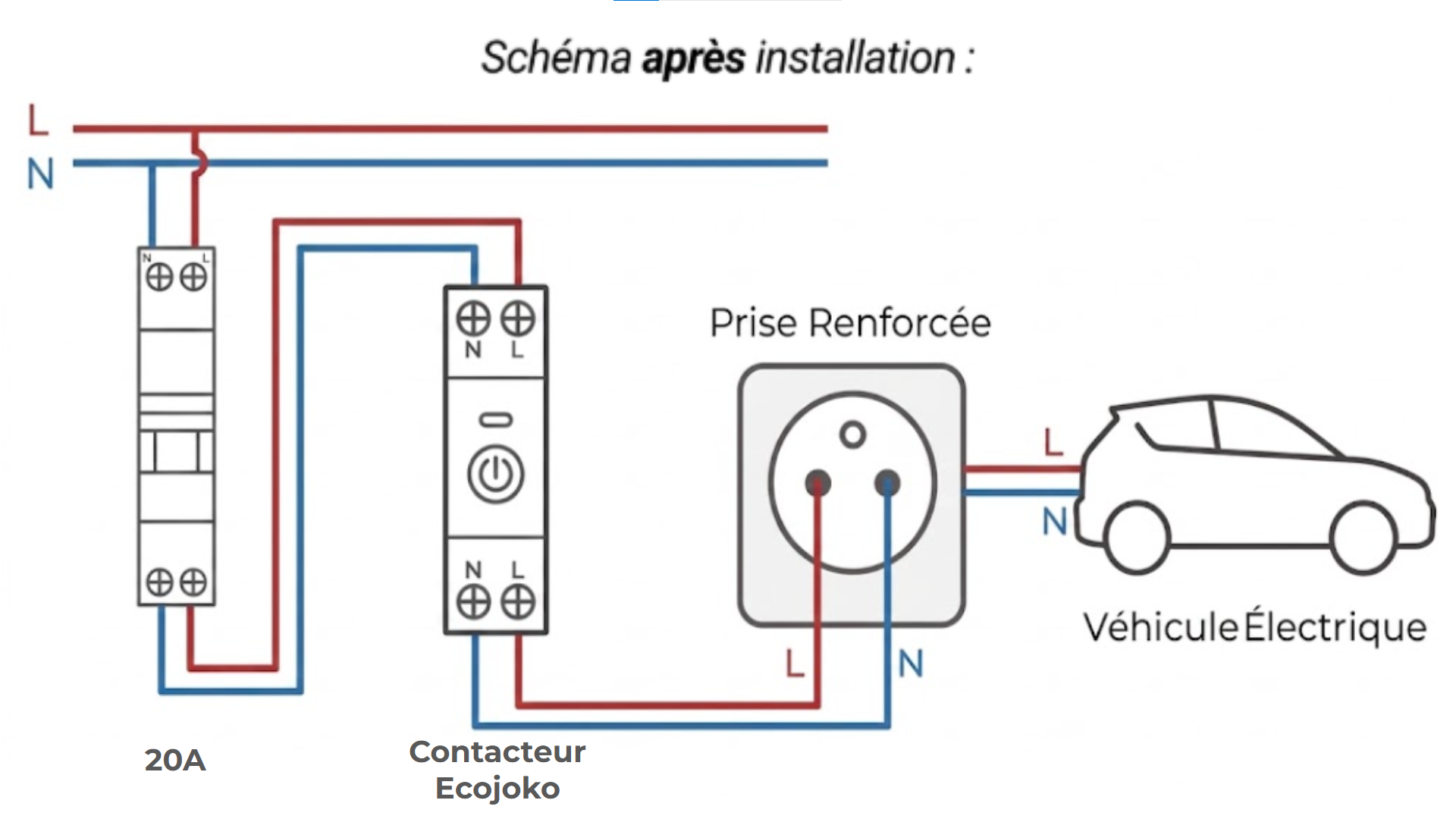

La prise renforcée
Branchement en coupure de puissance
Toutes les prises renforcées sont compatibles.
Autres appareils
Dans le cas où un des appareils que vous souhaitez piloter ne figure pas dans cette liste, n'hésitez pas à nous contacter.
Si vous tenez à effectuer l'installation, vous pouvez brancher votre contacteur ecojoko dans 2 configurations différentes : la coupure de puissance et le contact sec (nécessite un contacteur HP/HC et un disjoncteur 2A)
Voici les schémas de branchement :

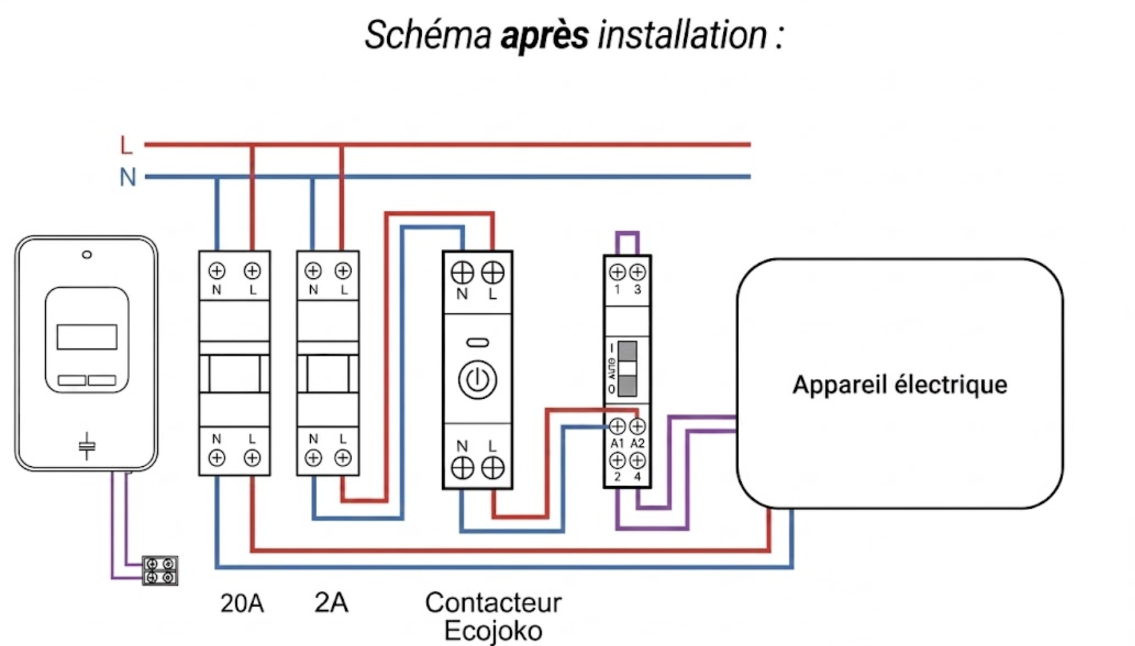

Contact sec

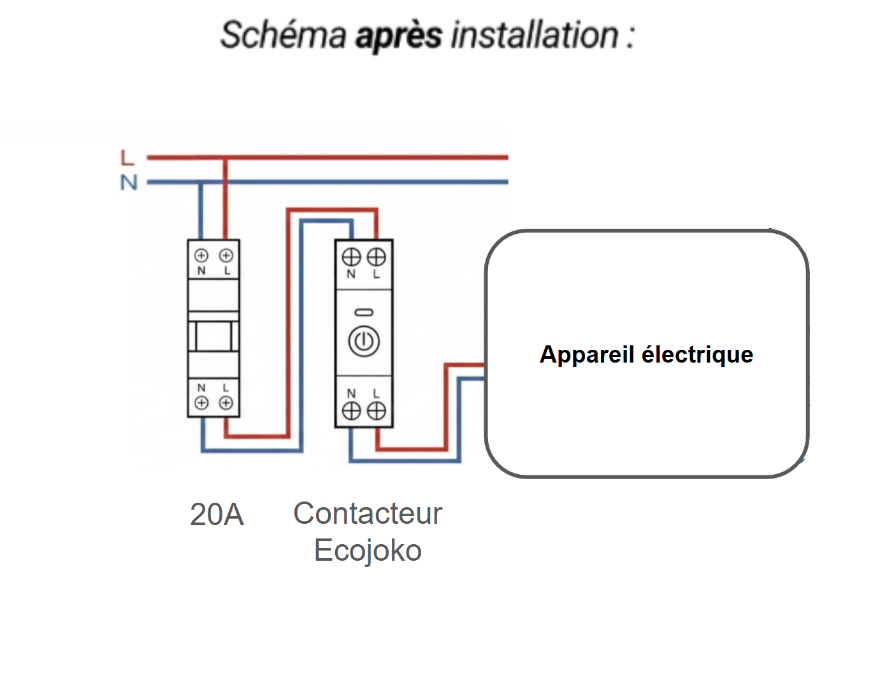

Coupure de puissance
Dans le cas où l'appareil que vous voulez piloter n'apparait pas dans cet article, veuillez nous communiquer la marque et le modèle, pour ce faire cliquez ici.
Si vous cherchez d'autres informations sur le contacteur ecojoko, veuillez consulter la page du produit : https://www.ecojoko.com/pilotage
