Prérequis. Confirmer la compatibilité d'un appareil
Avant d'installer le module de pilotage dans le tableau électrique, veuillez vérifier la compatibilité de l'appareil.
- Pour les ballons électriques triphasé : Module de pilotage : branchements et compatibilité des chauffe-eaux
- Pour les ballons plats : Module de pilotage : branchements et compatibilité des chauffe-eaux
- Pour les ballons thermodynamiques : Module de pilotage : branchements et compatibilité des chauffe-eaux
- Pour les PAC : Module de pilotage : branchement et compatibilité des pompes à chaleur
- Pour tout autre appareil : Module de pilotage : compatibilité autres appareils
1. Guide pas à pas d'association d'un module de pilotage
Ouvrir l'application Ecojoko

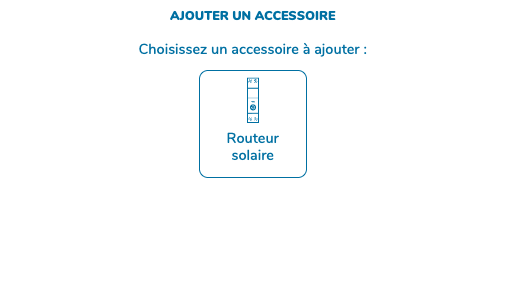

Aller dans Equipements > Ajouter un accessoire > Routeur solaire

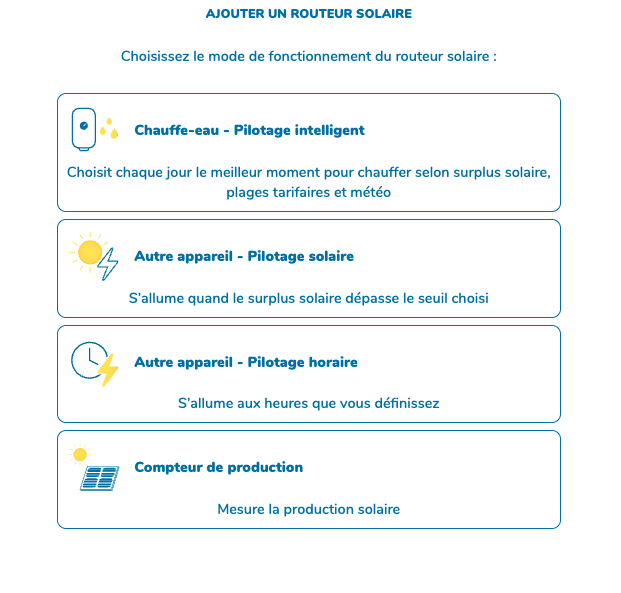

Nous arrivons sur cette page :
Vous pouvez alors choisir le type de pilotage souhaité pour votre appareil.
Pour en savoir plus sur les modes, rendez-vous vers les articles concernés :
- Fonctionnement et configuration Pilotage Intelligent - Chauffe-Eau
- Fonctionnement et configuration du Pilotage Solaire
- Fonctionnement et configuration du Pilotage Horaire
Exemple A. Pilotage d'un chauffe-eau électrique classique

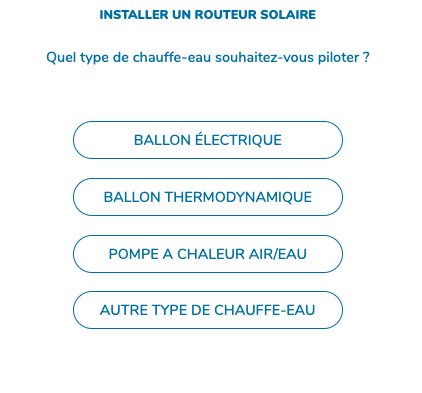

On sélectionne "Pilotage intelligent - chauffe-eau". Puis, je choisis "ballon électrique".

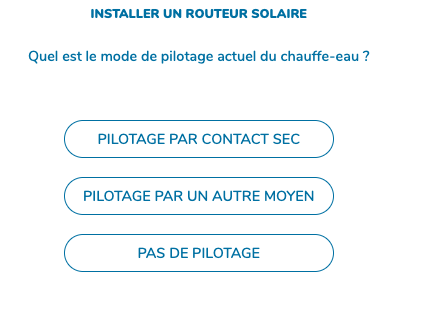

L'application demande le type de pilotage actuel sur l'installation. Il faut choisir en fonction de votre situation. Si vous n'êtes pas sûr, choisissez "pas de pilotage".
L'outil vous transmet les instructions de montage, aussi disponibles sur la fiche technique.
En cas de besoin, voici les conseils de branchements par type de chauffe-eau : Module de pilotage : branchements et compatibilité des chauffe-eaux.

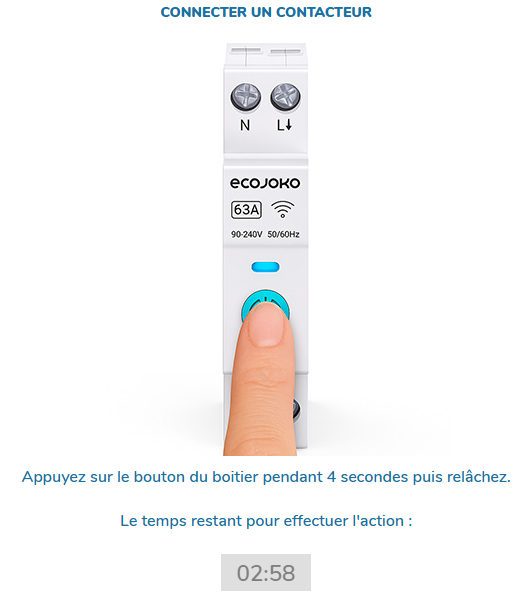

--> Puis faire un appui de 4 secondes sur bouton du module de pilotage pour appairer :
Lorsque c'est appairé, vous aurez un message sur l'application.
Pour vérifier que le module est correctement appairé, vous pouvez faire un appui bref sur le module de pilotage pour confirmer que la marche forcée s'enclenche correctement
Exemple B. Compteur de production solaire

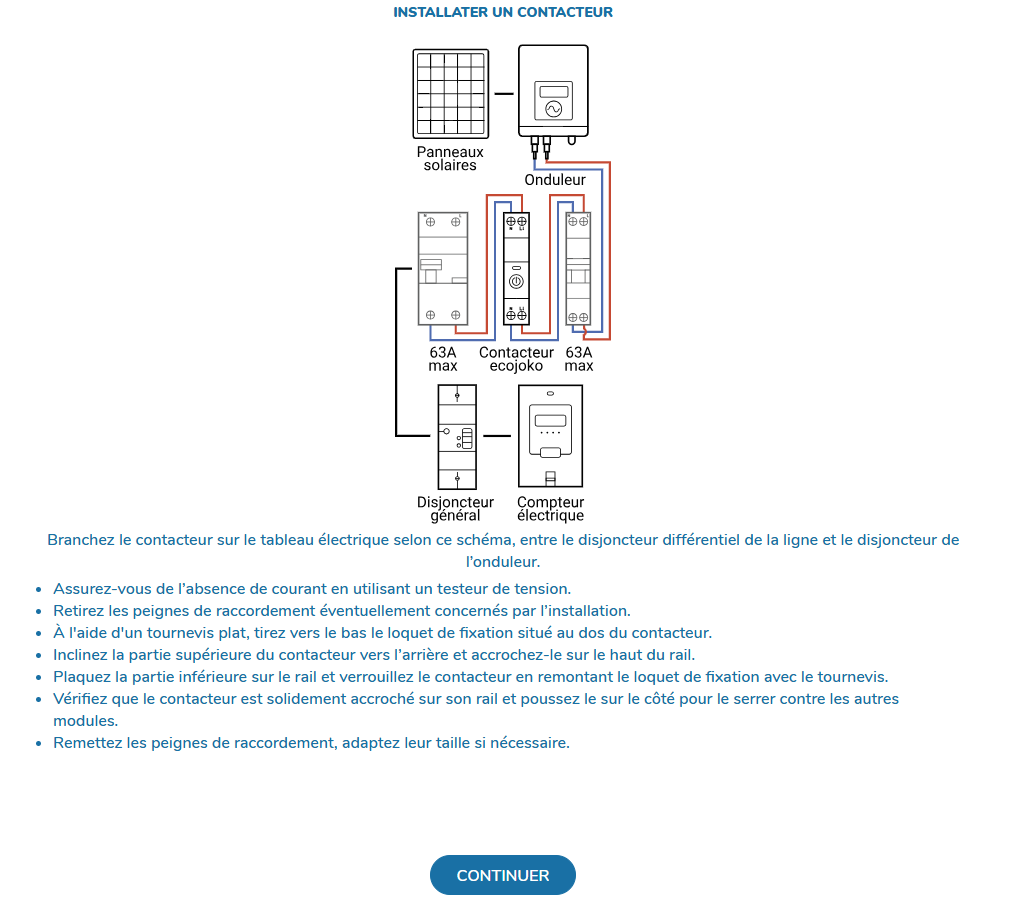

Le schéma de câblage est affiché. Le contacteur s'installe entre un le réseau de la maison et la sortie AC des panneaux photovoltaïques.
--> appui sur bouton du contacteur 4s pour appairer
2. Vidéos d'installation et d'association
Vidéo d'association du module de pilotage
Vidéo d'installation du module de pilotage
