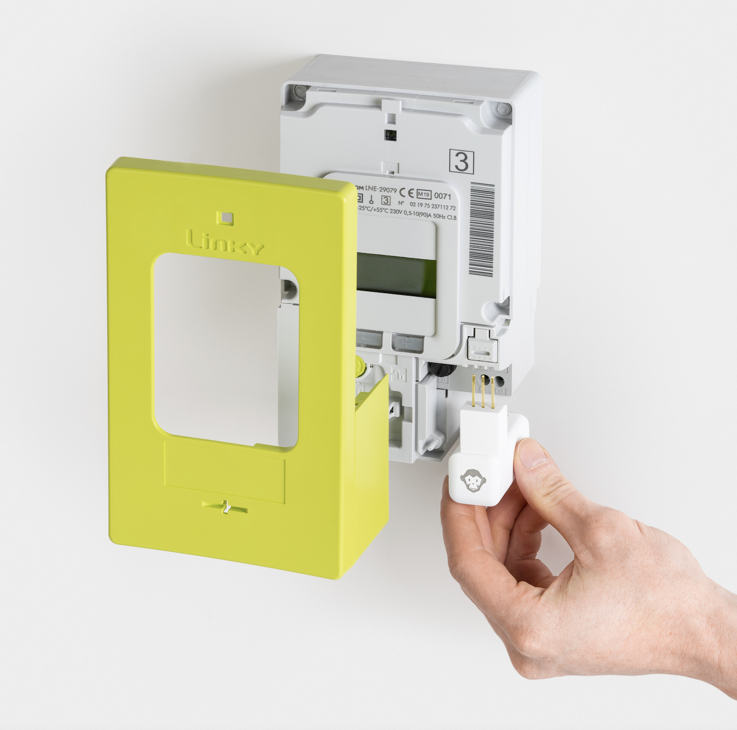

Cet article ne concerne que la version d'Ecojoko avec la clé Linky à installer dans le compteur Linky. |
|
En ouvrant le capot de votre compteur Linky, il est possible que vous trouviez des fils déjà branchés.
Il y a 2 types de situations :
- des fils branchés sur les ports I1 et I2 de la sortie TIC (les 3 emplacements sous le bouton), là où justement vous devez brancher la clé Linky,
- des fils branchés un peu plus au fond, sur les ports C1 et C2, qui peuvent vous gêner au moment d'insérer la clé car ils prennent de la place.

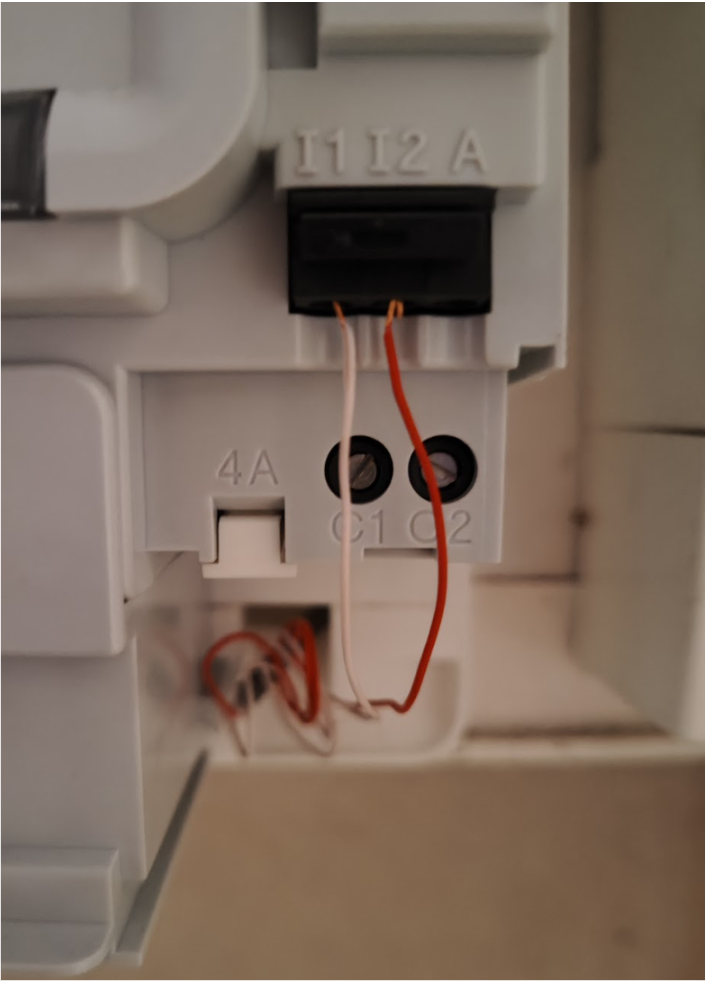

| Câbles branchés sur I1 et I2 |
Câbles branchés sur C1 et C2 |
Cas des câbles branchés sur les ports I1 et I2
Ce cas arrive par exemple si vous disposez d'un délestage dynamique de votre borne de recharge de véhicule électrique (dont l'objectif est de réduire, si besoin, la puissance de charge du véhicule électrique afin de ne jamais dépasser la puissance souscrite), ou bien si vous avez un gestionnaire d'énergie.
Pas de souci ! La clé Linky a été conçue pour que ces câbles soient branchés sur la clé directement, et non plus sur la sortie TIC : c'est la clé Linky qui sera branchée sur la sortie TIC.
Vous pouvez regarder notre vidéo explicative, ou bien suivre les instructions ci-dessous.

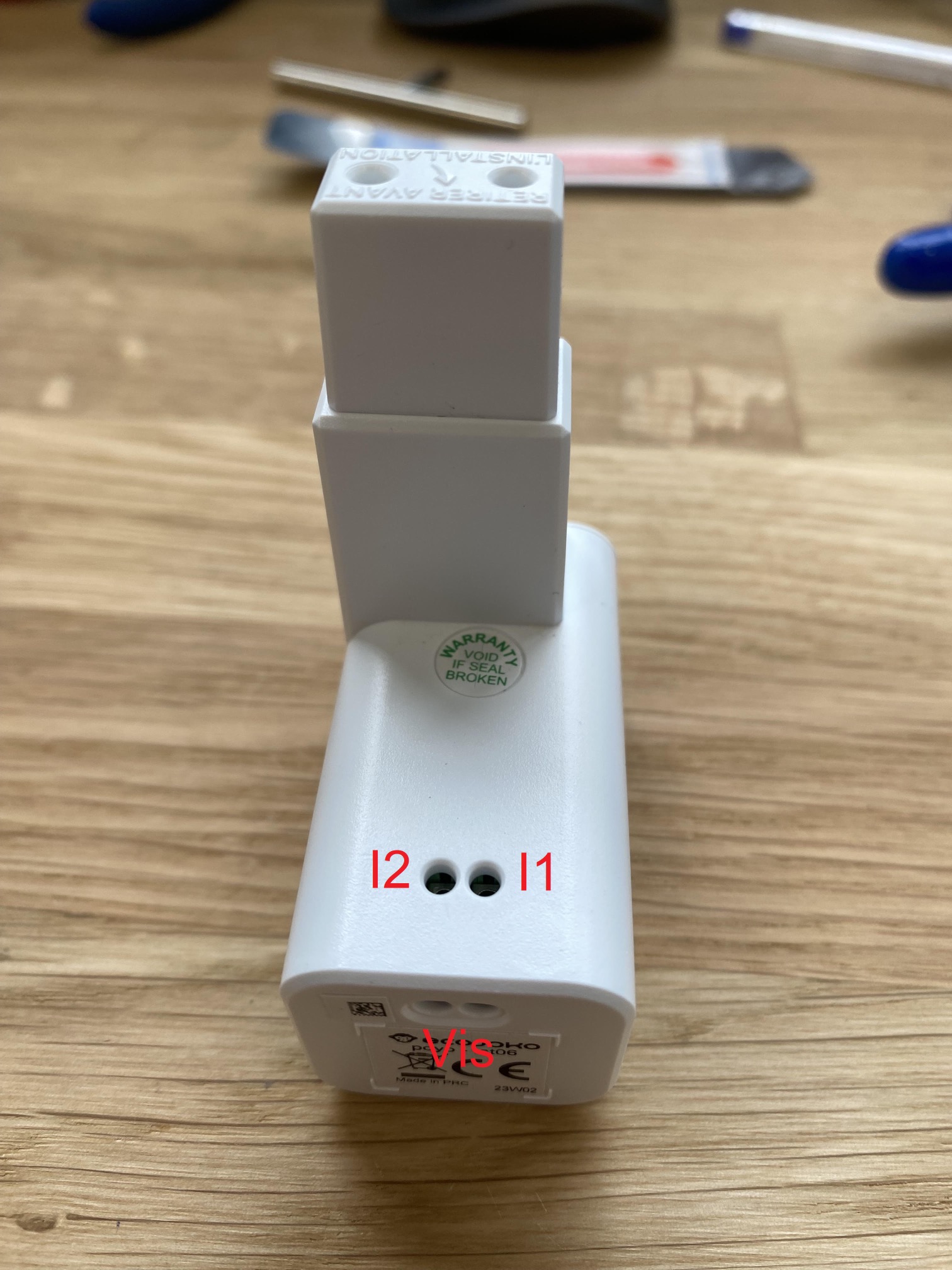

Il faut donc commencer par desserrer les vis sur la partie face à vous de la clé Linky comme indiqué dans la photo ci-dessus, avec un tournevis cruciforme idéalement de taille #00, et sinon à défaut de taille #0.
Ensuite, vous identifiez quel câble est branché sur la sortie I1 de la TIC, et quel câble sur la sortie I2.
Vous placez alors le câble branché sur la sortie I1 de la TIC dans l'emplacement I1 de la clé Linky tel qu'indiqué sur la photo précédente, et idem pour le câble de la sortie I2.
Dans le cas où les câbles ne seraient pas entièrement dénudés, assurez-vous juste que les bouts en cuivre soient dénudés un minimum afin de pouvoir connecter aux emplacements prévus dans la clé Linky.
Vous pouvez ensuite resserrer les vis sur la partie face à vous de la clé Linky pour faire en sorte que les deux câbles ne bougent pas.
Puis vous pouvez brancher sans souci la clé Linky sur la sortie TIC du compteur Linky, et poursuivre l'installation.
Point d'attention : certains gestionnaires d'énergie ou délesteurs ne sont pas compatibles avec le passage en mode standard. Plus d'informations dans cet article.
Cas des câbles branchés sur les ports C1 et C2
Ces ports sont le contact sec du compteur Linky. En général, les câbles branchés sur C1 et C2 sont reliés à un ballon d'eau chaude électrique, et transmettent l'information de l'heure creuse et heure pleine, afin de déclencher la mise en marche du ballon.
Ces câbles peuvent gêner l'insertion de la clé Linky. Il faut les pousser vers le fond, avec un objet en bois longiforme (une règle en bois, une cuillère de cuisine en bois…), pour libérer de l’espace. Ces câbles sont suffisamment rigides pour ne plus bouger, une fois poussés vers le fond.
Voir la vidéo explicative.
Point d'attention : certains gestionnaires d'énergie ou délesteurs ne sont pas compatibles avec le passage en mode standard. Plus d'informations dans cet article.
Si vous avez un doute, n'hésitez pas à nous contacter à l'adresse mail assistance@ecojoko.com.
